شناژ چیست ؟

شناژ

شناژ، یک کلمه فرانسوی به معنای زنجیرکردن میباشد.درمهندسی عمران، مهار کردن یا دوختن قسمت های مختلف یک سازه به یکدیگر به منظور یکپارچهعمل کردن آن ها را شناژ می گویند.

شناژ یک المان محوری است که برای اتصال پی های منفردبه منظور تحمل کشش و جلوگیری از حرکت افقی احتمالی انها طرح و اجرا می گردد.

در سازه های ساختمانی و صنعتی دهه های اخیر، در فونداسیونها از شناژ (کلاف) به عنوان عاملی برای اتصال پی های منفرد به یکدیگر به منظور یکپارچهعمل کردن کل پی استفاده شده است. بدیهی است در صورت مجزا بودن پی ها از یکدیگر، امکانحرکت نسبی آنها تحت شرایط بارگذاری مختلف وجود داشته و عمکرد سازه تحت تاثیر قرار خواهدگرفت.

این قسمت از ساختمان از روی کرسی چینی و معمولاً دریک تراز ساخته می شود.در اثر وجود شناژ کلیه قسمت های ساختمان بطور یکپارچه عمل نمودهو کلیه ی نشست ها یکنواخت بوده و نیروهای وارده ( مانند زمین لرزه و باد ) به یک نقطهساختمان به تمام قسمت های ساختمان منتقل گشته ، در نتیجه از شدت نیروی وارده در یکنقطه کاسته شده و مانع خرابی ساختمان می گردد.

معمولاً شناژهای افقی را روی کرسی چینی در طبقه یهمکف اجرا می نمایند ولی گاهی اوقات نیز در طبقات ، زیر هر سقف روی کلیه ی دیوارهاشناژ اجرا می گردد و این شناژهای افقی که در پایین و بالای دیوار ساخته می شود بوسیلهشناژهای عمودی در چند نقطه به یکدیگر متصل می گردد. اجراء شناژ افقی و عمودی در ناحیههای زلزله خیز مانند ایران الزامی می باشد زیرا این شناژ ها به نسبت قابل ملاحظه ایاز شدت خرابی های وارده می کاهد.

در ساختمان های مختلف شناژ را با مصالح متفاوت ازقبیل تیرآهن ، میله گرد ، تیر چوبی و غیره می سازند. ولی متداولترین آن شناژ بتنی میباشد. این نوع شناژ از سه قسمت تشکیل می گردد:

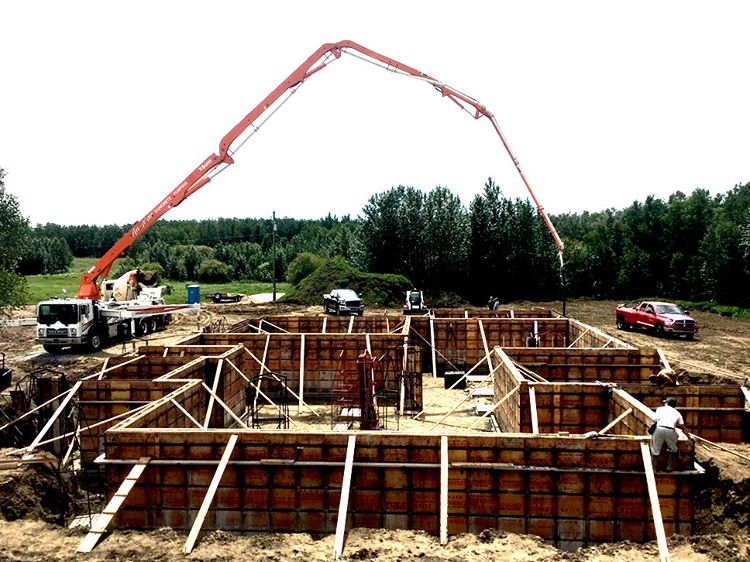

الف: قالب بندی ( کفراژ بندی ) :

در این مرحله روی کرسی چینی را با تخته و یا آجر قالببندی می نمایند.

ب: آرماتور بندی در شناژ:

برای ایجاد مقاومت در مقابل نیروهای کششی در بتن داخلشناژ بتنی چند ردیف در بالا و پایین میله گرد طولی قرار می دهند و این میله گردهایطولی را به وسیله ی میله گردهای عرضی که به آن خاموت می گویند به همدیگر متصل می نمایند.میله گردهای طولی و عرضی را  می بافند و بعددر داخل قالب بندی شناژ قرار می دهند باید توجه داشت که پهنای این قفسه ی بافته شدهدر حدود cm5 کوچکتر از پهنای شناژ باشد ( هرطرف cm5/2)به طوریکه این میله گردها کاملاًدر بتن غرق شده و آنرا از خورندگی در مقابل عوامل جوی محفوظ نگاه دارد. اینcm 5/2 در مناطق مختلف و آب و هوای مختلف و همچنین محل قرارگرفتن قطعه بتنی( اینکه در داخل زمین قرار می گیرد و یا خارج آن ) و همچنین میزان سولفاتهبودن آب های مجاور آن متفاوت است که میزان آن بوسیله ی مؤسسه استاندارد و تحقیقات صنعتیایران تعیین شده است.

ج) بتن: بتن مخلوطی است از شن و ماسه و آب و سیمان

به طور کل در ساختمان بنایی برای یکپارچه عمل کردنسازه در مقابل زلزله بر روی دیوار باربر و زیر دیوار از کلاف افقی و کلاف قائم استفادهمیشود که این کلاف بتنی و یا فلزی میباشد.

کلاف قائم در ساختمان بنایی برای یکپارچه سازی ساختمانبه کار میرود. در ساختمانهای بنایی ستون نداریم ولی کلاف مانند ستون میباشد. پس هرجاکه کلاف قائم داریم اصلا ستون نداریم.
