بتن خودتراکم (SCC) چیست؟ | مشخصات، طرح اختلاط، آزمایشها و استانداردها
بتن خودتراکم (SCC) چیست؟ راهنمای جامع ویژگیها، طرح اختلاط، آزمایشها و استانداردها
در پروژههای عمرانی مدرن، مقاطع با تراکم بالای میلگرد، قالببندیهای پیچیده و دشواری عملیات ویبرهزدن همواره از چالشهای بزرگ مهندسان سازه و بتنریزی بوده است. ارتعاش ناقص سبب ایجاد پدیدههای نامطلوبی نظیر کرمو شدگی (Honeycombing)، حبس هوا و افت چشمگیر دوام سازه میشود.
برای حل این معضل، بتن خودتراکم (Self-Consolidating Concrete یا SCC) ابداع گردید؛ بتنی نوآورانه با روانی و کارایی فوقالعاده که تنها تحت اثر وزن خود جریان یافته، تمام زوایای قالب را پر میکند و بدون نیاز به هیچگونه لرزاننده مکانیکی (ویبراتور)، سطحی کاملاً متراکم و همگن پدید میآورد.
در این مقاله تخصصی، به بررسی اصول رفتار رئولوژی، مواد متشکله، روشهای آزمایشگاهی ارزیابی در حالت تازه و استانداردهای بینالمللی بتن SCC میپردازیم.
۱. بتن خودتراکم چگونه کار میکند؟ (سه ویژگی بنیادی رئولوژیکی)
یک بتن برای آنکه طبق استاندارد عنوان «خودتراکم» را کسب کند، باید بهطور همزمان دارای سه ویژگی رئولوژیکی بنیادین باشد:
ویژگیهای سهگانه بتن خودتراکم (SCC) ┌──────────────────────┼──────────────────────┐ ▼ ▼ ▼ قابلیت پرکنندگی قابلیت عبور از موانع مقاومت در برابر جدایش (Filling Ability) (Passing Ability) (Segregation Resistance) جریان تحت وزن خود عبور بدون گیرکردن سنگدانه حفظ پایداری و یکنواختی
- قابلیت پرکنندگی (Filling Ability): توانایی بتن در جاریشدن و پر کردن کامل فضای درون قالب و کنجها صرفاً با تکیه بر نیروی وزن خود.
- قابلیت عبور از موانع (Passing Ability): توانایی عبور یکدست ملات و سنگدانهها از میان فواصل تنگ آرماتورها بدون انسداد مسیر (Blocking).
- مقاومت در برابر جدایش (Segregation Resistance / Stability): حفظ همگنی فاز خمیر و سنگدانه در حین حمل، بتنریزی و پس از جایگیری بدون آبانداختگی (Bleeding) یا تهنشینی سنگدانهها.
۲. مواد اولیه و تفاوتهای طرح اختلاط بتن SCC با بتن معمولی
طرح اختلاط SCC تفاوتهای ساختاری با بتن لرزانده سنتی دارد:
- کاهش حجم سنگدانههای درشت: حداکثر اندازه اسمی سنگدانه (NMAS) در SCC معمولاً به ۱۲ الی ۲۰ میلیمتر محدود میشود تا از قفلشدگی مکانیکی پشت میلگردها پیشگیری شود.
- افزایش مقدار پودر (Powder Content): حجم مواد پودری ریزتر از ۰.۱۲۵ میلیمتر بین ۴۰۰ تا ۶۰۰ کیلوگرم بر متر مکعب در نظر گرفته میشود. جهت کنترل حرارت هیدراتاسیون و بهبود رئولوژی، از موادی نظیر میکروسیلیس، خاکستر بادی (Fly Ash)، پودر سنگ آهک (Limestone Powder) یا سرباره کورههای آهنگدازی استفاده میشود.

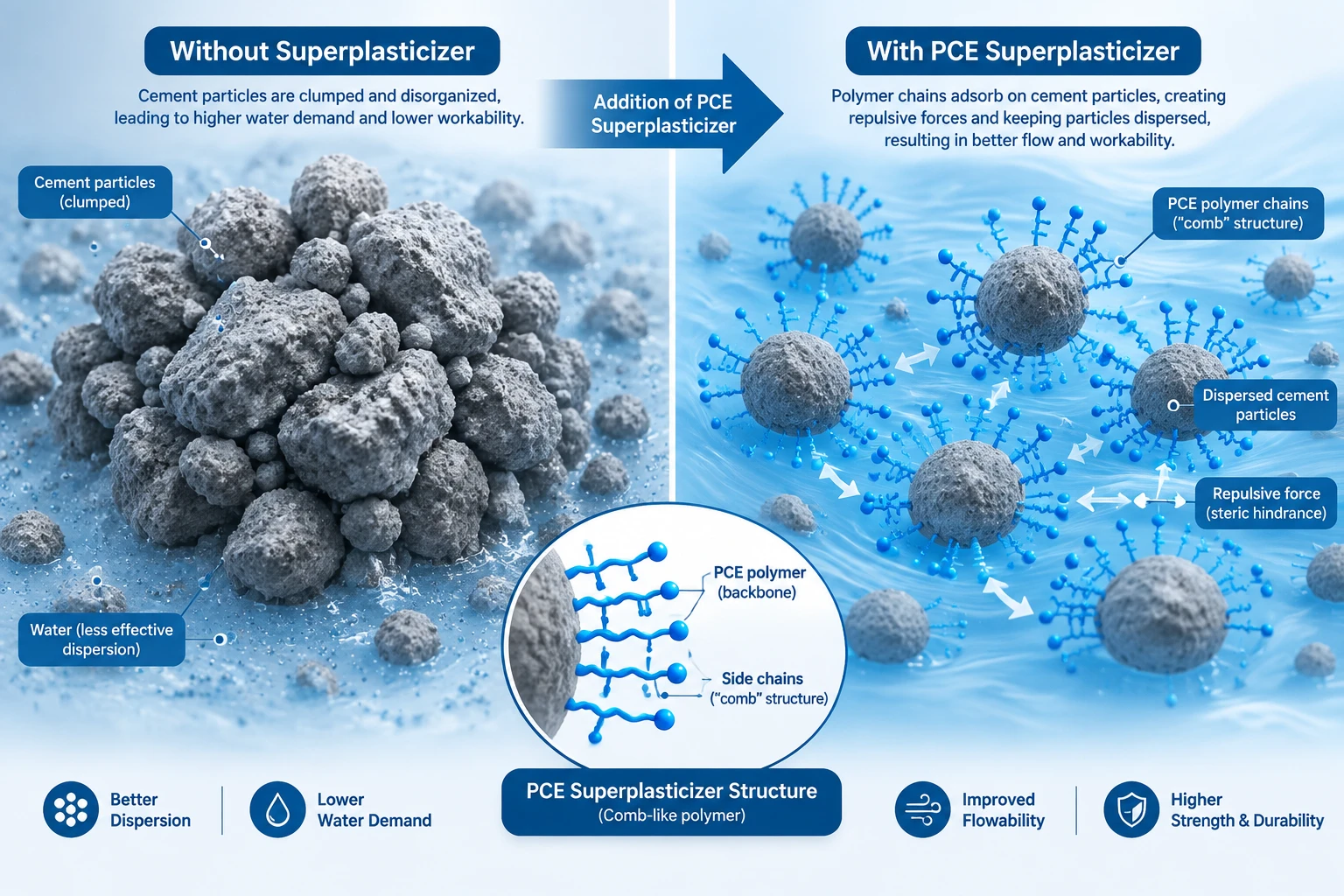

- فوقروانکنندههای پایه پلیکربوکسیلات اتر (PCE): ایجاد پخشکنندگی فضایی (Steric Hindrance) قوی ذرات سیمان، کاهش نسبت آب به مواد سیمانی (w/cmw/cmw/cm بین ۰.۳۰ تا ۰.۴۲) و حفظ روانی مطلوب.
- اصلاحکنندههای لزجت (VMA): افزودنیهای قوامبخش (Viscosity Modifying Agents) جهت افزایش کشش سطحی و پایداری خمیر بتن و پیشگیری از جداشدگی در صورت وجود نوسان رطوبتی سنگدانه.
۳. آزمایشهای استاندارد بتن خودتراکم در حالت تازه
رفتار بتن خودتراکم با آزمون اسلامپ معمولی قابل ارزیابی نیست؛ بنابراین روشها و ادوات خاصی برای سنجش روانی، ویسکوزیته و پایداری آن توسعه یافته است:
۱. آزمایش پخش شدگی اسلامپ (Slump Flow Test)
- استانداردها: ASTM C1611 / EN 12350-8
- روش کار: استفاده از مخروط اسلامپ استاندارد به صورت وارونه یا مستقیم بر روی صفحه فلزی مدرج.
- پارامترها:
- قطر پخششدگی (DDD): میانگین دو قطر عمود بر هم دایره بتن (معمولاً بین ۶۰۰ تا ۸۰۰ میلیمتر).
- زمان T50T_{50}T50: زمان رسیدن قطر پخششدگی بتن به ۵۰ سانتیمتر که نماینده ویسکوزیته پلاستیک بتن است (مطلوب: ۲ تا ۵ ثانیه).
۲. آزمایش پایداری در برابر جدایش (VSI)
- ارزیابی چشمی حاشیه دایره پخششدگی در آزمون اسلامپفلو بر اساس شاخص پایداری چشمی (Visual Stability Index - VSI) از درجه ۰ (کاملاً پایدار و بدون هاله شیره بتن) تا ۳ (جدایش شدید دانهها و تجمع لایه سیمانی شفاف).
۳. آزمایش قیف V شکل (V-Funnel Test)
- استانداردها: EN 12350-9
- هدف: ارزیابی قابلیت پرکنندگی و ویسکوزیته بتن.
- روش کار: قیف پر از بتن شده و زمان لازم برای تخلیه کامل آن پس از باز کردن دریچه زیرین ثبت میشود (معمولاً بین ۶ تا ۱۲ ثانیه).
۴. آزمایش جعبه L شکل (L-Box Test)
- استانداردها: EN 12350-10
- هدف: سنجش همزمان قابلیت عبور از موانع آرماتوری و قابلیت پرکنندگی.
- روش کار: بتن در بخش عمودی ریخته شده و دریچه کشویی باز میشود تا از میان میلگردهای مانع عبور کرده و وارد بخش افقی شود.
- شاخص ارزیابی: نسبت ارتفاع در انتهای بخش افقی به ابتدای آن (H2/H1H_2 / H_1H2/H1). نسبت مجاز استاندارد بیشتر از ۰.۸ است.
۵. آزمایش حلقه J شکل (J-Ring Test)
- استانداردها: ASTM C1621 / EN 12350-12
- هدف: تعیین قابلیت عبور بتن از موانع متراکم شبکه میلگرد با قرار دادن یک قفسه میلهای حلقوی در اطراف مخروط اسلامپ.
۴. جدول خلاصه حدود مجاز آزمایشها طبق استاندارد EFNARC
دستورالعمل اروپایی EFNARC معتبرترین مرجع فنی و ردهبندی بتنهای خودتراکم در دنیاست:
| آزمون |
مشخصه اندازهگیریشده |
کلاس / رده |
دامنه پذیرش مجاز |
کاربرد متداول |
| Slump Flow |
قطر پخششدگی بتن تازه |
SF1
SF2
SF3 |
550−650 mm550 - 650 mm}660−750 mm
760−850 mm760 - 850 \text{ mm}760−850 mm |
سازههای ساده و دالها
دیوارها و ستونهای نرمال
مقاطع بسیار متراکم و پیچیده |
| T50T_{50}T50 / V-Funnel |
ویسکوزیته و زمان جریان |
VS1 / VF1
VS2 / VF2 |
≤2 s\le 2 \text{ s}≤2 s / ≤8 s\le 8 \text{ s}≤8 s
>2 s> 2 \text{ s}>2 s / 9−25 s9 - 25 \text{ s}9−25 s |
خودتراکم سریع و تسطیح آسان
کیفیت سطحی بالا و کنترل جدایش |
| L-Box |
نسبت انسداد (H2/H1H_2/H_1H2/H1) |
PA1
PA2 |
≥0.8\ge 0.8≥0.8 (با ۲ میلگرد)
≥0.8\ge 0.8≥0.8 (با ۳ میلگرد) |
تراکم آرماتور متوسط (80−100mm80-100\text{mm}80−100mm)
تراکم آرماتور بسیار فشرده (<80mm<80\text{mm}<80mm) |
| غربال پایداری |
مقاومت در برابر تفکیک دانه |
SR1
SR2 |
≤20%\le 20\%≤20%
≤15%\le 15\%≤15% |
کاربردهای عمومی
دالهای ضخیم و ستونهای مرتفع |
۵. استانداردهای ملی و بینالمللی مرتبط با SCC
مهندسان ناظر و آزمایشگاههای کنترل کیفیت موظف به استناد به کدهای مرجع زیر هستند:
- استانداردهای ASTM:
- ASTM C1611: روش آزمون اسلامپفلو بتن خودتراکم.
- ASTM C1621: روش آزمون قابلیت عبور بتن خودتراکم با حلقه J.
- ASTM C1610: روش آزمون پایداری استاتیکی و مقاومت در برابر تفکیک به شیوه ستونی.
- استانداردهای اروپایی و بینالمللی:
- BS EN 206 & BS EN 12350 (بخشهای ۸ الی ۱۲): استانداردهای آزمونهای بتن تازه SCC.
- EFNARC Guidelines (2002 & 2005): دستورالعمل جامع طراحی، آزمون و اجرای بتن خودتراکم.
- استاندارد ملی ایران (INSO):
- استاندارد ملی شماره ۱۶۰۸ (بخشهای مختلف): آزمونهای بتن تازه - بتن خودتراکم.
- مبحث نهم مقررات ملی ساختمان: الزامات اجرایی و دوام بتنهای ویژه.
۶. مزایا و چالشهای اجرایی بتن خودتراکم
مزایای کلیدی:
- حذف خطای انسانی: عدم نیاز به نیروی کار جهت لرزاندن و حذف خطاهای عدم ویبره یا ویبره بیش از حد.
- کیفیت سطحی اکسپوز: حاصل شدن سطوح فوقالعاده صاف و فاقد تخلخل و حبابهای هوا (مناسب برای بتن اکسپوز معماری).
- سرعت بالای بتنریزی: کاهش زمان اجرای پروژهها و امکان بتنریزی مقاطع عمیق و غیرقابل دسترس.
- ایمنی و بهداشت کار: حذف آلودگی صوتی گوشخراش ویبراتورها در کارگاههای شهری و کاهش صدمات ارگونومیک کارگران.
چالشها و نکات کنترلی:
- فشار جانبی بالاتر بر قالبها: به دلیل روانی بالا و حفظ رفتار شبهسیال تا زمان گیرش اولیه، فشار جانبی وارده به قالبها نزدیک به فشار هیدرواستاتیک کامل است و نیاز به قالببندی مقاومتر دارد.
- حساسیت شدید به تغییرات رطوبت سنگدانه: تغییرات ناچیز در رطوبت ماسه میتواند روانی و ویسکوزیته را از بازه استاندارد خارج کرده و باعث افت مقاومت یا پدیده جدایش شود.
جمعبندی
بتن خودتراکم (SCC) تحولی چشمگیر در مهندسی مواد و تکنولوژی بتن مدرن است. استفاده از این بتن راهکاری تضمینشده برای بهبود پایداری سازهای، اجرای المانهای پرآرماتور و دستیابی به بتنهای با دوام بالا در شرایط خورنده است. دستیابی به عملکرد ایدهآل SCC مستلزم کنترل کیفی سختگیرانه، استفاده از فوقروانکنندههای پیشرفته، نظارت دقیق بر دانهبندی و انجام مستمر آزمونهای سهگانه کارایی در کارگاه است.
سوالات متداول (FAQ Schema)
۱. آیا در بتن خودتراکم میتوان از سنگدانههای درشت معمولی استفاده کرد؟
سنگدانهها در SCC باید با دقت بالاتری انتخاب شوند. استفاده از سنگدانههای شکسته یا گردگوشه با حداکثر ابعاد بیش از ۲۰ میلیمتر معمولاً مجاز نیست، زیرا ریسک انسداد (Blocking) میان شبکههای میلگرد را بهشدت افزایش میدهد.
۲. علت افت روانی سریع در برخی بتنهای SCC چیست؟
افت اسلامپفلو اغلب ناشی از ناسازگاری سیمان و فوقروانکننده، دمای بالای محیط، استفاده ناکافی از پودرهای پوزولانی یا جذب آب سنگدانههای غیراشباع است که میتوان آن را با انتخاب فوقروانکننده پایدارتر و استفاده از مواد نگهدارنده روانی کنترل کرد.
